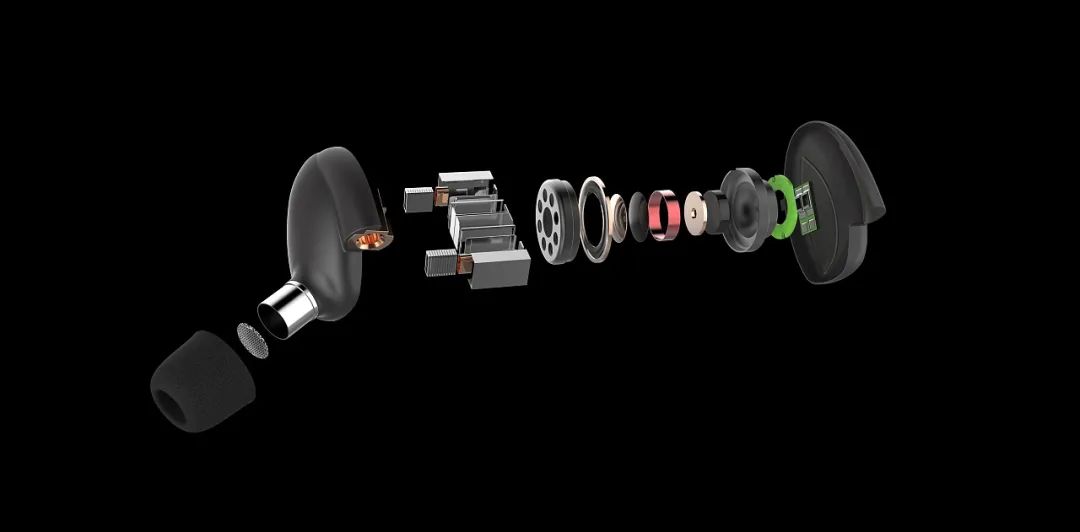

耳机爆炸图

      相信很多小伙伴都有这样一个体会，当我们建模的时候或者调管综的时候总有那么一刻想把自己建的模型爆炸开来，就像我们的心情一样要炸裂了。

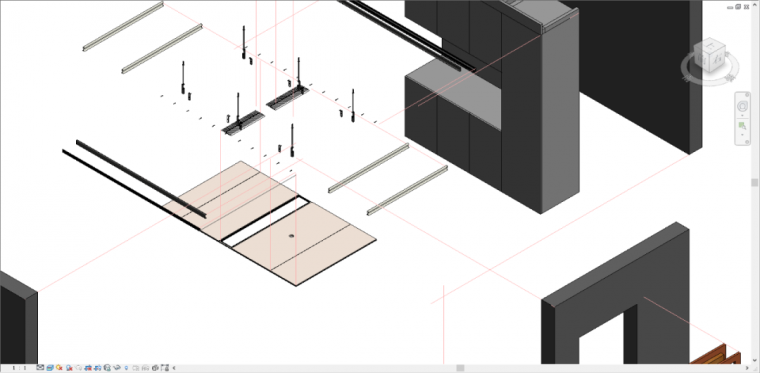

装饰龙骨爆炸图

      众所周知，咱们revit中有平面视图、立面视图、剖面视图、三维视图，那么是否只有这四种视图呢，答案是~不是。

      其实往往咱们容易忽视软件中的另外一种视图模式，那就是爆炸视图，听名字就很爆炸（偷笑），它和三维视图有所不同，三维视图能看到模型外部是什么样子，而爆炸视图能看到内外部的所有东西，这是它的一个特点，当我们做一些模型时（特别是一些机械设备及零件），客户要求除了四视图外，还要出一张所有零件炸开的爆炸模型图，爆炸的程度为可分辨出单独的零件。

      那么这些怎么做呢?

      第一步：我们要根据对方要求及CAD图把每个零件先做出来，然后再把所有零件族放在一个项目中，根据图纸的装配关系，组合成最终的模型。

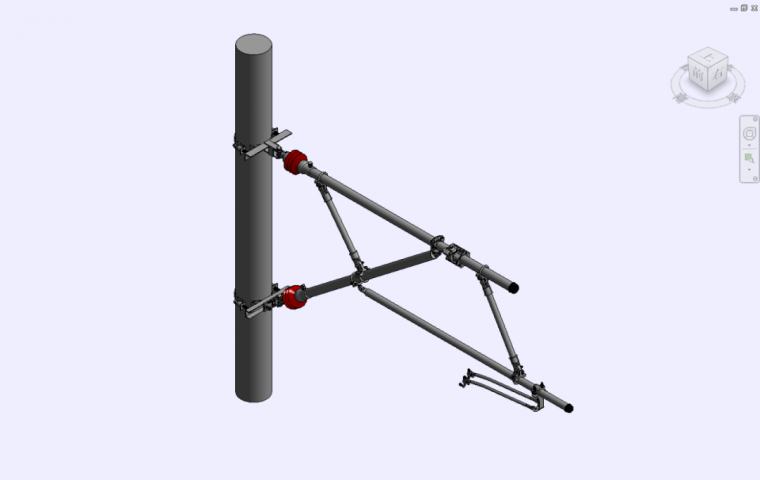

      下面我以一个悬挂支柱为例说明下吧！

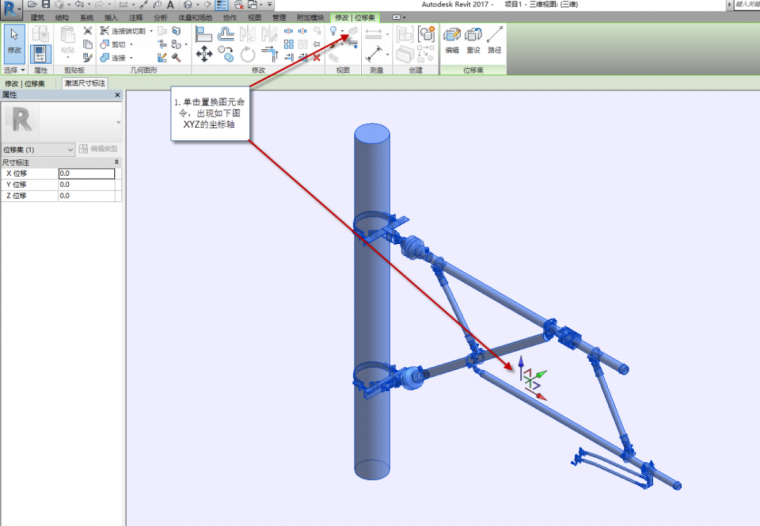

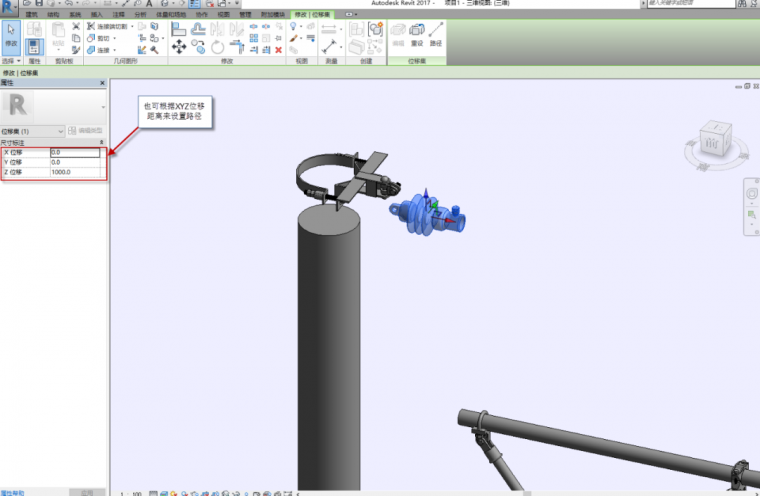

      第二步：选择要炸开的构件，如果是单独的直接在菜单栏里修改选顶卡下找到置换图元，这时出现XYZ三个坐标系，我们可以根据自己需要移动到合适位置，同时也可以给它添加对应的路经。

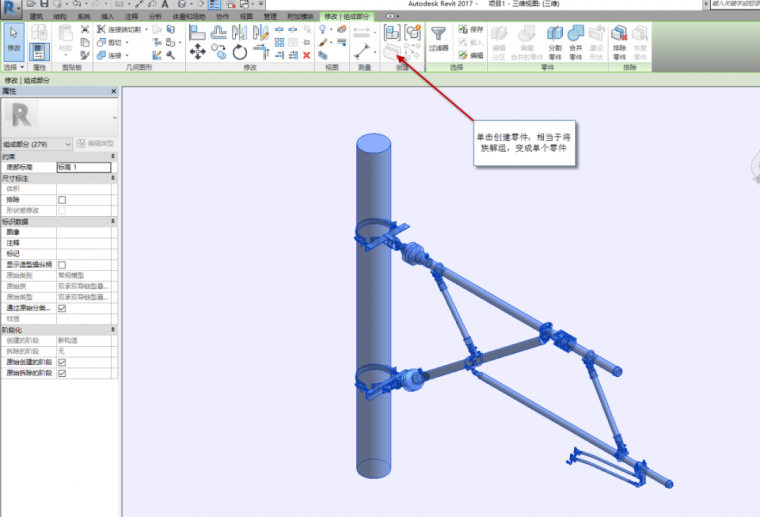

      如果是多个的，那么要先把它创建成零件，这样相当于把模型族解组了，我们可以选择单个零件再根据位置关系把它们放在相应的路径上。

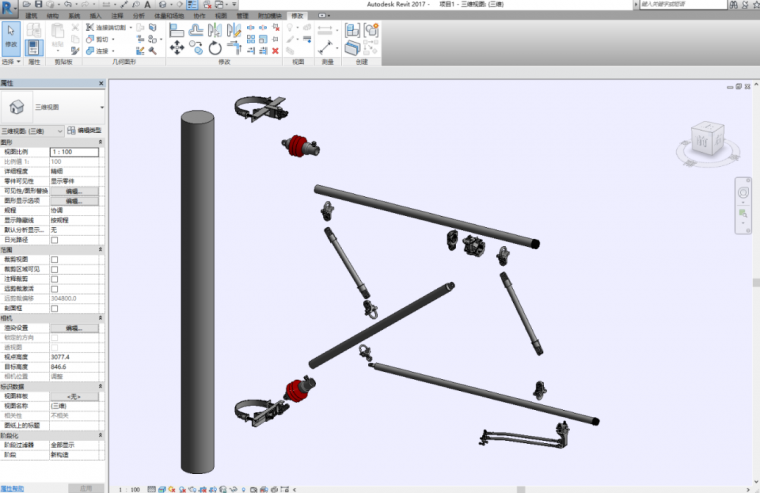

      第四步：其他的按照这样依次来一一操作，最终模型像炸开一样，可以很直观是观察它的结构，位置及组成关系等。

第五步：最后我们找个角度渲染一张效果图就可以，也可以对每个零件进行注释，这样能更直观的看到每一个零件和位置关系。

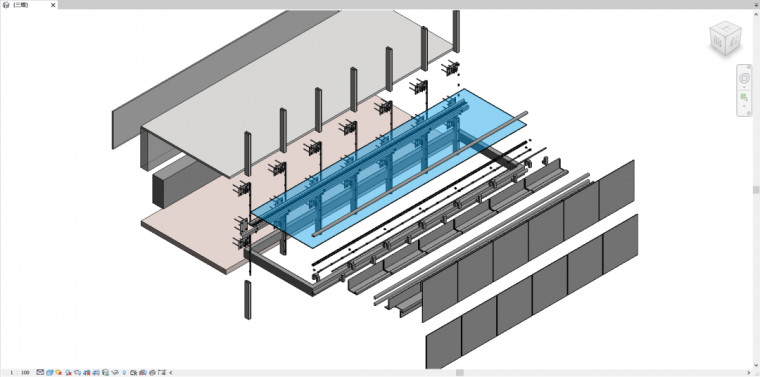

幕墙龙骨爆炸视图
