平湖时尚中心项目--土建BIM应用

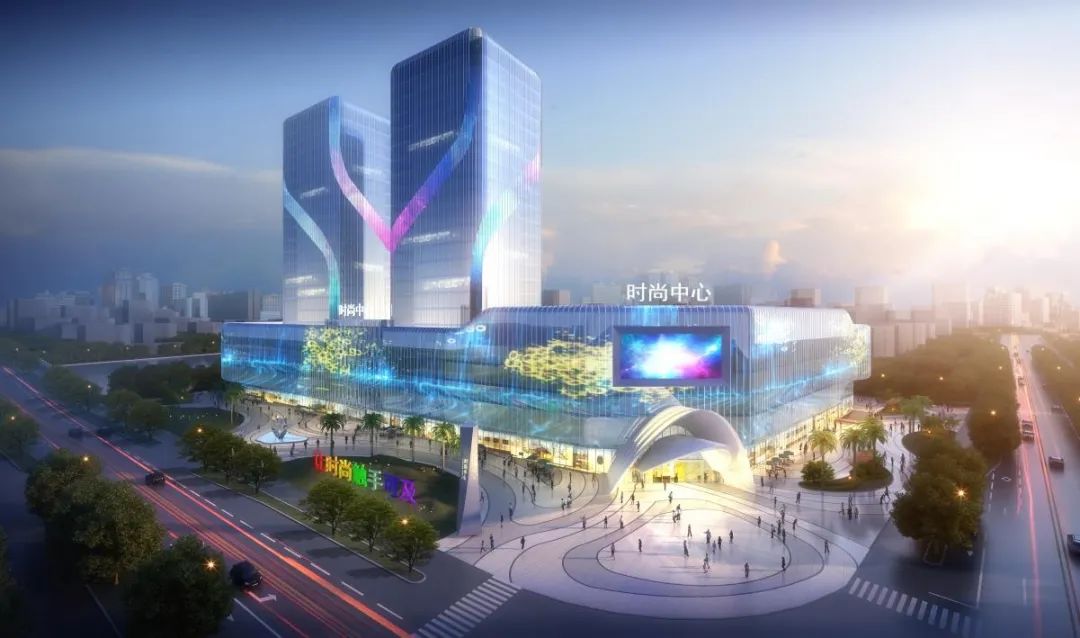

一、项目概况


工程名称：平湖时尚中心项目

工程地点：浙江省平湖市经济技术开发区

建设单位：平湖汇鑫时尚中心商业发展有限公司

设计单位：浙江海辰建设管理有限公司

施工单位：巨匠建设集团股份有限公司

结构形式：地下室二层、地上商业裙房五层、地上A、B两栋主楼二十四层组成，裙房框架结构、主楼框架核心筒结构，总建筑面积约182540.13㎡。

二、项目BIM土建应用亮点（基础及地库施工阶段）

1、BIM三维场地布置

场布策划前期，针对本项目基坑支护距建筑红线较近、场内施工道路及材料加工、堆放区布置空间狭小特点，利用BIM技术对材料运输道路、材料加工场地及各功能分区进行合理布置及精准定位，输出二维平面图纸指导现场实施，为项目基础施工顺利开展打下了扎实的基础。


2、BIM基坑围护模型

基坑围护施工前，BIM人员通过创建基坑围护模型辅助现场施工交底及材料采购计划编制，同时在基坑围护模型基础上建立BIM基础土方开挖模型，辅助项目编制土方开挖技术交底方案，有效的实现基础施工进度、质量及安全预期管控目标。


基坑围护及土方开挖模型


基坑围护算量模型


基坑围护钢筋工程量


基坑围护混凝土工程量

3、BIM模型创建及辅助图纸会审

在项目图纸会审前，BIM技术人员通过创建三维模型梳理出图纸中错、漏、碰、缺问题近200余条提交项目部预审。图纸会审期间，通过图纸问题局部三维模型呈现形式加快了图纸会审进展，提高了图纸问题沟通解决效率。图纸问题提前解决有效规避了后续因图纸问题产生带来的进度风险，为项目施工顺利开展提到了保障。


图纸问题汇总


会审照片

4、型钢混凝土梁柱节点区钢筋深化排布

本项目地下室含型钢混凝土梁柱节点多处，为提高型钢砼梁柱节点区钢筋安装质量，BIM技术人员通过创建钢结构模型及节点区钢筋排布模型，将优化后的开孔位置及大小、每个构件的尺寸、深化图纸提交设计复核，通过后提供给厂家进行生产加工。节点区钢筋施工通过模型预排布有效加快节点区钢筋施工进程、提高了现场型钢梁柱节点区钢筋施工一次成优率。
